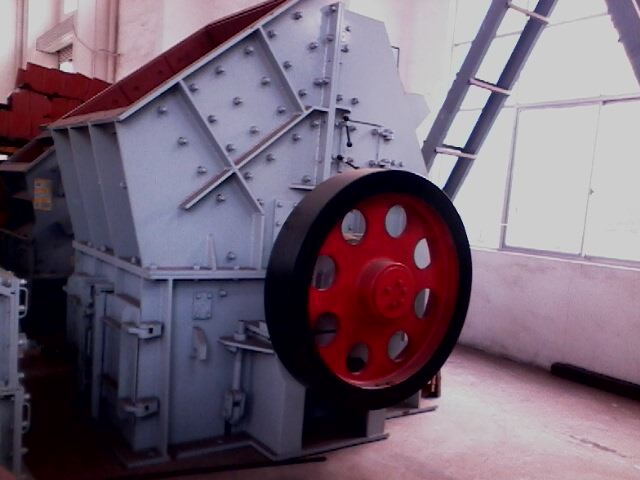

单段锤式破碎机设备总说明

a锤式破碎机的性能、组成、材料使用

详见设备技术文本

b锤式破碎机特性

本机是一种击打型锤式破碎机，主要靠锤头在上腔中对矿石进行强烈的打击、锤盘与反击板之间对大块物料的辊压、矿石对反击衬板的撞击和矿石之间的碰撞而使矿石的破碎。主电机通过窄V型带拖动具有大惯性量带轮的转子。锤头在离心惯性力的作用下，作辐射状向四周伸开。矿石用重型喂料设备从上机壳的喂料口喂入，当矿石进入第Ⅰ象限工作区内时，由于料块对转子锤头深入度而超出锤头与锤盘外露距离，所以锤头边自由冲击边铣削破碎将物料推到第Ⅱ象限，在第Ⅰ象限物料为单颗粒自由冲击破碎，在第Ⅱ象限接近X-X水平工作区间将原单颗受力诱导为颗粒群受力，这是NB与原MB型截然不同的工作机理，也是提高产量、节约能源的技术措施，与此同时锤盘外围与反击板构成单辊破料，在咬合角的作用下对部分料块进行辊压破碎，接着被带入第Ⅲ、第Ⅳ象限全封闭的蓖板工作区，真正起破料作用仅30度区域，其余主要起均整料块粒径作用,直至达到要求尺寸后从篦缝中卸出，整个破碎过程如此反复。从破碎机理论上分析，它实际上是“锤式+反击式+辊式”的综合，因此可以达到很大的破碎比和高的破碎效率。

该设备由壳体、转子、破碎板、排篦板和驱动装置等组成，壳体为普通碳素钢焊接件，转子主轴为高级优质合金钢42CrMo；锤盘为Q420D低合金高强钢，工作面堆焊耐磨合金；锤轴为高级优质合金钢38CrMoAl；锤头采用ZGMn18Cr2Mo3VRe优质铸造复合金材料。因此转子坚固可靠，顺向的排料篦板便于合格料的通过，本机配有抽取锤轴和开启破碎板的液压装置。更换锤头无需拆卸其他部件，操作使用维护大为简便，深受广大用户的称赞。

特点如下：

①大破碎比：1：100，可将硬度≤150MPa,边长为1400mm大块破碎至25mm，进料块度大，出料细粉多，体现“多破少磨”科学性，因此能耗低，投资省。

②高产量：可达800t/h

③低电耗：主机运行电耗≤1kwh/t

④低金属磨耗：采用国际品牌NM400等耐磨钢。

⑤强适应性：破碎石灰石可掺入最大7%粘土，混合喂料，水分≤3.5%。

⑥NB型转子体，锤头比原MB型锤头重2.4倍，转动惯量J(kg.m2)大1.8倍。

⑦主轴承SKF或FAG  24000CAK/C3/W33系列。承载大，使用可靠。

⑧大皮带轮焊铸结构，无缝联接
