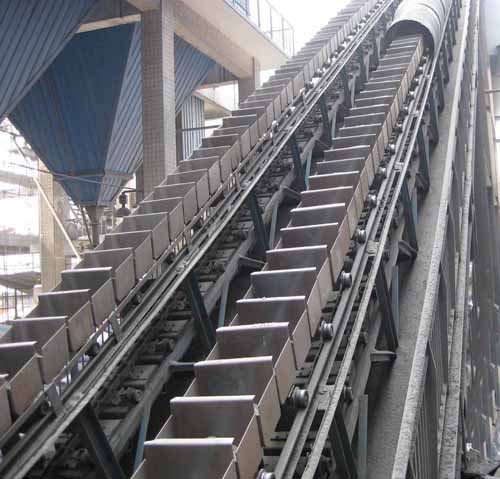

一、链斗输送机产品结构特点

牵引链采用专业链条厂家生产的高强度双排重型板式链，运行稳定可靠，使用寿命不低于50000小时。该链条所有零件均进行了热处理，链板内孔为扁孔，销轴两面铣扁，装配后无相对转动，使该处磨损变为零。

主要材质及热处理要求见下表：

序号 零件名称 材质 热处理要求 备    注

1 链板 65Mn 淬火HRC42～44 扁孔一次冲压成形

2 销轴 40Cr 淬火HRC40～48

3 套筒 20Cr 渗碳淬火HRC43～46

料斗间采用鳞板式搭接结构，重叠大，效果好，灰渣不易外漏。

机尾采用弹簧螺旋张紧装置，使链条牵引力得到缓冲和自动调整。

尾部两个改向链轮通过双轴承空套于尾轴上，可分别自由转动，避免了因键联接在两排链条不等长时产生的有害约束力；

主动链轮为瓣式结构，更换时不需拆卸主轴，安全方便。

斜梯踏步为格栅式，不积灰、不积水雪。

链斗采用下托链结构，有效消除宽斗（800mm）因链条不等长而引起料斗变形，

外置式托轮，内装有双列滚动轴承，外侧装有压注油杯，其维护更换方便；

驱动装置选用德国进口SEW减速机，性能稳定，使用寿命长。

水平输送机可背负传动机构，节省现场空间，安装简单；斜升输送机可采用联轴传动，使减速机处于低位布置，以利于检修。

链斗机导轨上加焊锰板耐磨边条，

增强耐磨性，提高了设备的使用寿命。
