设备名称：    WBL中型板式给料机                数量：1台

内      容 单  位 参    数 备注

性能参数 规格  WBL1000×9000

 槽板宽 mm   1000 槽板厚12mm

 中心距 mm 9000

 最大输送物料粒度 mm ≤500

 输送量 t/h 75-150

 输送倾角 ° 25

 输送速度 m/s ~0.12

 合金结构钢链节距 mm 250

 电动机  YVF2-160L-4-15 变频电机

 功率 kW 15

 减速机  DFY320-315

 速比 i 315

 逆止器  减速机自带

 安装方式  右装

设备重量  t 15.8

板式给料机产品用途：输送和喂料中小矿石于破碎设备  质保时间：2013-07-04  质保时间：2013-07-04  转速：5  r/min  重量：3000-75000  kg  运量：20-750  t/h  配置动力功率：3-45  kw  重量：3000-75000

详细说明:

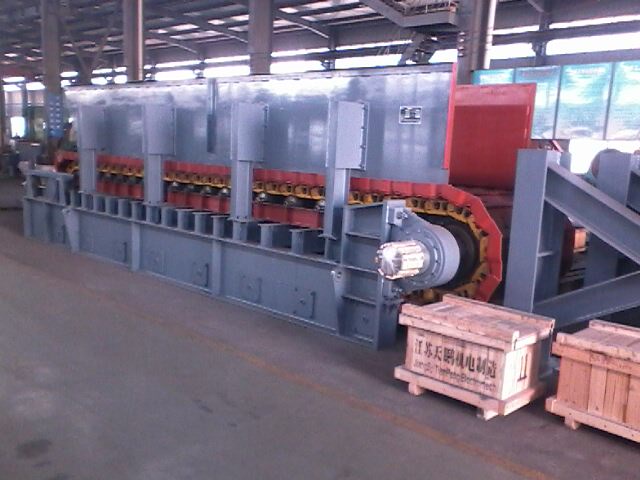

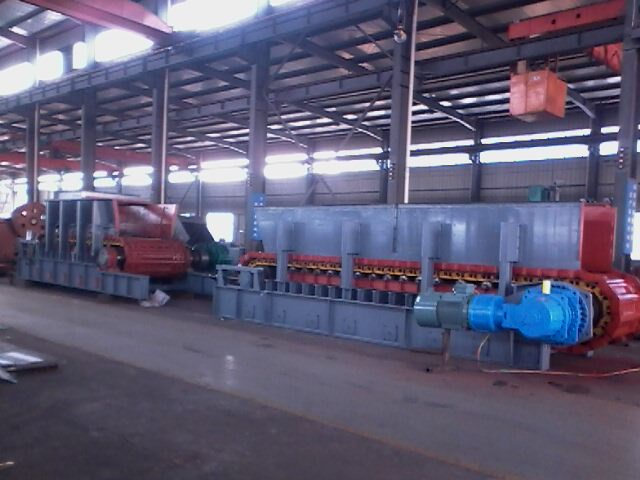

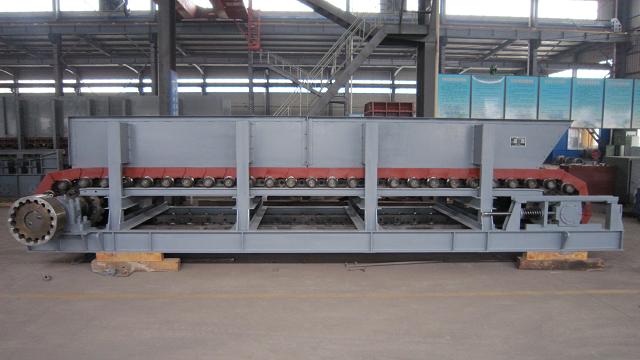

中型板式给料机是矿山、建材、冶金、煤炭、化工等行业广泛采用的连续输送机械。主要用于由贮料仓或其它输送设备连续均匀地配给、转运各种松散物料或具有一定粘性的物料。运行线路为水平或倾斜的直线，最大安装倾角为25°特点：1)      承载能力大，抗冲击性能好允许物料的堆积密度为0.5～3.2t/m3。允许物料最大块度为0.25～1m。允许料仓的最大容量为150T允许料仓最高温度为500℃。运载物料的输送槽采用双圆弧磷板结构，具有抗冲击性能高和耐磨性能好的特点。2)        运行平稳，使用寿命长整机作业期限超过10年。整机结构紧凑、运行平稳、噪声低（≤80db），安全可靠。3)        密闭性能好，使用效率高在运行和卸料的过程中不会撒料和漏料。采用滚动轴承，轴承润滑可选用电动或自动润滑系统，整机具有运行阻力小、维护简便、使用效率高的特点。4)        满足客户调速、调整产量的要求具有机械电气双重过载自动保护的功能。通过交流变频调速电动机调节运行速度，满足对不同生产能力的需要。1.The  required  data共同所需数据：

   1．输送物料名称    7．输送槽宽度  B  (mm)

   2．物料块度  a(mm)    8．头尾链轮中心距  L(m)

   3．堆积密度  γ(t/m3)    9．生产能力  Q(t/h)

   4．温度（℃）    10．安装倾角α（°）

   5．水分（%）    11．调速方式

   6．特性：  损性、粘性、腐蚀性    12．传动方式（左装、右装、双驱）

2.  2.选型计算：

输送能力计算：       输送能力：Q=3600B*h*v*k*η*γ        t/hB——槽宽；                h——输送物料平均高度；       v——运行速度；            k——倾斜系数；η——装填系数；           γ——物料堆积密度功率计算Nj=1.1V[T-ql(Hc-f1Lc)]/6120     KwN=Nj/η                         KwV——给料机运行速度；           T——输送链最大张力；ql——运载机构线密度；          Hc——头尾链轮垂直中心距；f1——综合运行阻力系数；        Lc——头尾链轮水平中心距；η——传动效率
