PCX型高细破碎机使用说明书

一、产品介绍

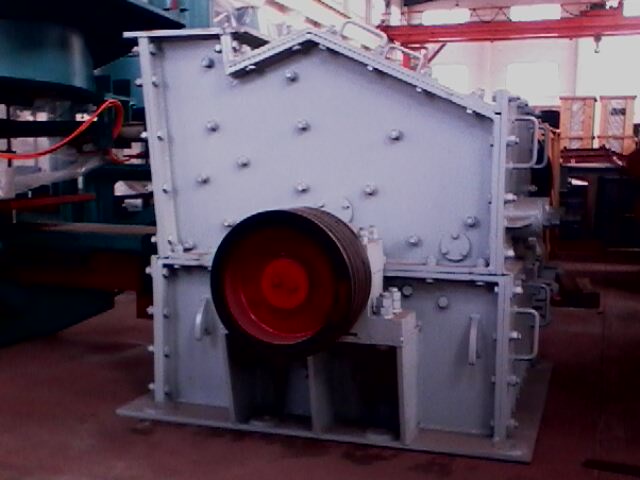

　　　我公司所制造的PCX800×400、800×600、800×800、1000×1000、1200×1000高效细碎机是参考各型破碎机的工作原理，并根据用户具体使用情况的信息反馈，结合其优点所设计的新型高效细碎设备（制砂机）。其典型用途在于适应当前人工机制砂行业，是棒磨式制砂机、冲击式制砂机、直通式制砂机的替代产品。该设备具有：出料粒度小、粒型均匀、生产能力大、锤头寿命长、配套功率小、变三级破碎为二级破碎、工艺简化、结构简单、维修方便、运行平稳等特点。

　　　　    本设备用于各种中等硬度固体物料的细碎，在水泥工业中，细碎石灰石、石膏、熟料、混合材等。还可细碎磷化钙、白云石、珍珠岩矿等。能广泛用于建材、化肥、采矿及耐火材料等工业部门。

二、技术性能

　　　　　　　　　　　　　　技术性能

型号规格

性能 转子工作直径×宽度（mm）

 Φ800×400 Φ800×600 Φ800×800 Φ1000×1000 Φ1200×1000

进料口尺寸（mm） 400×185 500×250 550×330 600×400 650×450

入机粒度（mm） 小于30 小于40 小于50 小于60 小于70

出料篦逢调节宽度 10-20（mm） 10-20（mm）         10-20（mm） 10-20（mm） 10-20（mm）

石灰石（T/H） 8-20 15-30 20-40 60-70 70-100

电机功率（KW） 37 45 45 75 75

三、安装要求

1、高细破碎机组装时，必须注意保持回转件如主轴与轮鼓、锤架与锤头的动平衡，环向平衡锤头的重量偏差不得超过0.2公斤。

2、高细破碎机与电机安装在混凝土基础上时，保证主轴的水平度，两皮带轮平面，其偏差不得超过1毫米。在设计安装基础时，应充分考虑喂料空间和检修空间。

3、细碎机各组合件螺栓须紧固，机座与侧盖等连接处缝隙须严密，以防止漏灰。

4、下箱体安装时，先安下箱体两侧衬板，然后再安篦条框架。

5、用户根据实际地形制作安装主动轮、从动轮、三角皮带安全防护罩后，才能运转。

四、试车、操作与维修

1、试车

　　　设备安装完毕，并经检查合格后，可进行试运转：

（1）盘动三角皮带，使主轴承旋转2－3转，确认机内无障碍物后，方可启动电机；

（2）空载连续运转2－4小时，停机检查，轴承温升正常

（70℃以下），各部件连接紧固，无异常现象。

　2、操作与维修

（1）操作时严禁铁块等硬物进入细碎机，如果发现异常音响，应立即停机检查；

（2）开机顺序：启动排料输送机――启动细碎机――启动加料机。

（3）停机顺序：关闭加料机――关闭细碎机――关闭排料输送机。

（4）接换班要求：本设备一般为三班作业，交班时要求打开侧盖检查，拧紧锤头螺栓，发现锤头磨损可根据情况掉头使用或更换新锤头，检查篦子磨损情况等。接班要观察设备情况，确认无问题后，关闭侧盖，按顺序操作。

（5）操作过程中如发现产品粒度变粗时，主要检查篦子、篦条有无脱落等，应及时补装好。

（6）更换篦条时，需打开上箱体边盖，拆除篦条，便可更换篦条。

（7）根据物料的性质，产品粒度要求，易磨损件的磨损情况，建立大、中、小定期检修制度，以保证设备运转正常。
