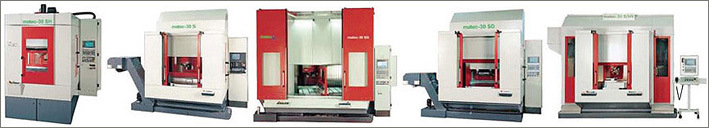

■名称:德国matec(马泰克)机床S系列(高效生产交换工作台系列)
■型号:matec-30SG/S/SH/SD/SHV
机床特点:高效生产交换工作台系列。
|
 |
 |
matec-30 SH
|
 |
|
■小身材 高性能
◎matec-30 SH是交换回转工作台系列中最小的加工中心,然而它的生产效率却和大型设备是相同的。它基本特点就是结构紧凑,灵活小巧。同时还可以选配matec的各种模块,达到高速和最优性能的生产。
●特性
■结构紧凑,更省空间
■适用于大功率切削的稳定结构
■紧凑而高速
|
matec-30 S
|
|
|
■高效批量加工制造
◎matec-30 S加工中心适用于中小型工件的批量生产。可180°转动的交换回转工作台可以同时完成装料和下料,大大提高了生产效率。
|
matec-30 SG
|
|
|
■专业用于大工件批量加工
◎matec-30 SG加工中心配有一个1300×1100mm的交换回转工作台,因而非常适用于大型工件的加工,其在Z轴方向行程可达700mm,也非常适合于加工高的工件。
●特性
■加工范围广
■大型工作台装夹区
■可选择多种装夹方式
■易于进入的装料和下料工作站
|
matec-30 SD
|
|
|
■双主轴 双倍产能
◎matec-30 SD是双主轴加工中心,主要设计用于加工复杂工件以及较难加工的材料。这种机型的优点在于坚固的基本结构,它的功率足以解决最难的切削任务。
●特性
■两个电主轴,主轴间距400(550mm)
■仅增加30%的成本可达到2倍的产能
|
matec-30 SHV
|
|
|
■立卧复合加工
◎matec-30 SHV加工中心的特征是主轴可以摆动,可以在工件上钻削斜孔。配备了数控旋转工作台,非常适用于大规模生产中的5面和3D的加工。
●特性
■在立式或者卧式加工时,摆动头可以在±90°范围内,以1°为单位的步进式摆动
■可选配:摆动头在各数控轴方向±105°范围的连续运动,分度精度达±3角秒
■X轴方向100m/min的线性驱动
|
适用于批量生产的高产能机床
|
标配亮点
◎交换工作台可转动180°
◎每个工作区域工作台最大载重300kg
◎配电气保护滑门的全封闭加工区
◎数控电主轴驱动,主轴定向停止功能
◎主轴轴径80mm,刀具夹力12000N
◎各方向直线导轨
◎数字交流伺服系统保证每个轴的快速进给速率和进给量
◎适用于DIN69871刀具系列的SK40换刀架
◎刀库在X轴方向运动(被保护的安装在移柱内)
◎编码控制不同刀具位置
◎高速轮廓铣削加工自动刀具补偿排屑器
◎控制系统:力士乐Rexroth INDRA Motion MTX;海德汉Heidenhain iTNC530;西门子Siemens 840D
选配
◎电主轴转速从9000到42000rpm
◎电主轴功率16/30kw
◎大功率切削时电主轴8000rpm,216Nm,34kw
◎扩展刀库容量可达160把刀具
◎高速刀柄HSK 63A DIN 69893
◎刀库可适用于非标刀具和特殊钻头以及铣削头
◎冷却系统提供20/40/70bar压力
◎微型的润滑系统
◎冷却液的净化器可选不同的过滤系统
◎冷却液温度控制
◎冷却液箱的容积可选450/900/2000升
◎油雾收集器
◎自动门
◎常规或者直线电机驱动的单轴旋转工作台
◎不同尺寸的两轴回转交换工作台
◎集成的快速交换工作台系统
◎液压或者气动夹具
◎液压或气动的旋转给料器
◎3-D探针
◎刀具测量或刀具破损监控
◎自动上料/数控机抓持器
|
交换工作台系列
|
◎matec交换工作台系列开发用于高产能加工需求的批量生产。这些机床的特点就是稳定、精密、高速。每台标准机床都配有可以180°转动的工作台,换刀迅速,生产效率高。
◎matec的”定制”系统符合多样性的加工理念,可以提供非常广的产品组合,为每一位用户提供针对性强和最优化的解决方案,保证每位客户具有更强的竞争力。
◎标准型机床matec-30 S有两种尺寸规格,涵盖了几乎所有的批量生产的工件尺寸要求。紧凑型结构的SH系列机床的特点是灵活、节省空间,带两个主轴的SD系列机床,尤其适用于复杂的大型工件的加工,设计带有立卧转换功能的SHV系列最适合立式或卧式的5面和大规模的3D加工。
◎交换回转工作台系列机床的操作系统,辅助设备和自动化的解决方案可以灵活的用于各种加工需求。
|
